Kuidas ejektori tihvt ja väljutusmuhv parandavad vormimise täpsust ja tootlikkust?

Plastist survevalu ja survevalu maailmasejektori tihvtid ja ejektori varrukadmängivad olulist, kuid sageli tähelepanuta jäetud rolli. Need on väikesed, kuid olulised komponendid, mis vastutavad vormitud osa õõnsusest väljatõukamise eest, kui jahutus- ja tahkumisprotsess on lõppenud. Ilma nende komponentideta oleks hallituse sujuv ja tõhus väljutamine peaaegu võimatu.

AnEjektori tihvton peenike silindriline varras, mis rakendab otsest jõudu, et vabastada vormitud toode õõnsusest. See on täpselt konstrueeritud nii, et see talub väljutustsükli ajal korduvaid liikumisi, äärmuslikke temperatuure ja rõhku. Teisest küljest toimib ejektorhülss, tuntud ka kui hülsi väljaviskaja, õõnsa silindrilise komponendina, mis tagab tasakaalustatud ja ühtlasema vabastamise, eriti südamike või sisselõigetega osade puhul. See surub vormitud osa ühtlaselt, ümbritsedes tihvti või südamiku võlli.

Mõlemad komponendid on valmistatud erakordse täpsusega, sest isegi väikesed mõõtmevead võivad põhjustada vormikahjustusi, pinnadefekte või vormitud toote deformatsioone. Sel põhjusel kasutavad tootjad optimaalse kõvaduse, kulumiskindluse ja korrosioonikindluse saavutamiseks kvaliteetseid tööriistateraseid, karastatud sulameid või roostevabasid materjale.

Allpool on professionaalne ülevaade ejektori tihvtide ja hülsside tüüpilistest spetsifikatsioonidest ja materjaliparameetritest:

Nende komponentide kvaliteet mõjutab otseselt tsükli aega, pinnaviimistlust ja vormi eluiga. Kui need on korralikult projekteeritud ja paigaldatud, võimaldavad ejektori tihvtid ja hülsid sujuvamalt lahti võtta, vähendada seisakuaega ja pikendada tööriista kasutusiga.

Miks on ejektori tihvtid ja hülsid survevalu puhul elutähtsad?

Iga survevalusüsteemi tõhusus sõltub suuresti vormi võimest vabastada valmis osi ilma deformatsiooni või kleepumiseta. Ejektori tihvtid ja varrukad on selles etapis võtmemängijad. Siin on nende roll asendamatu:

1. Täpne väljaviskamine: need tagavad ühtlase väljutusjõu, minimeerides vormitud detaili pinget ja vältides kõverdumist või pragusid.

2. Pinna terviklikkus: õigesti joondatud väljutustihvtid hoiavad ära pinna kriimustuste või jälgede teket, säilitades toote esteetilise ja struktuurilise kvaliteedi.

3. Tsükliaja vähendamine: sujuv väljaviskamine kiirendab hallituse käivet, võimaldades tootjatel toota rohkem osi lühema ajaga.

4. Hooldusefektiivsus: Kvaliteetsed ejektori komponendid vähendavad vormiõõne kulumist, vähendades hooldussagedust ja -kulusid.

5. Temperatuurikindlus: kuna ejektorsüsteemid töötavad kõrge kuumuse ja rõhu all, tagavad sellised materjalid nagu SKD61 ja H13 mõõtmete stabiilsuse isegi karmides tingimustes.

Halvasti projekteeritud või valesti joondatud väljatõmbesüsteem võib põhjustada mitmeid tootmisprobleeme, nagu mittetäielik väljaviske, pinnamõlgid või isegi hallituskahjustused. Seetõttu on ejektori komponentide õige tüübi, materjali ja mõõtmete valimine ülioluline.

Ejektori hülsid on eriti olulised silindriliste või südamikupõhiste osade puhul, kuna need jaotavad väljaviskejõu ühtlaselt. See vähendab sisemist pinget ja hoiab ära kleepumise. Täppistöödeldud ejektori tihvtide kombineerimine vastupidavate ejektorhülssidega loob sünergilise süsteemi, mis suurendab nii tõhusust kui ka töökindlust.

Lisaks on tehnoloogilised edusammud kasutusele võtnud kaetud ejektori tihvtid (nagu TiN-, TiCN- või DLC-katted), mis suurendavad oluliselt kulumiskindlust ja vähendavad hõõrdumist. See tähendab pikemat kasutusiga, väiksemat määrimisvajadust ja minimaalset hooldusseisakuaega.

Suuremahulistes tootmiskeskkondades aitavad need tegurid kaasa järjepidevale kvaliteedikontrollile ja kõrgemale kasumimarginaalile. Tootjad, kes mõistavad ja optimeerivad oma ejektorisüsteeme, saavad otsustava konkurentsieelise vormi jõudluses ja toote järjepidevuses.

Kuidas valida oma rakenduse jaoks õige ejektori tihvt ja väljutusmuhv

Õige ejektori tihvti ja ejektori hülsi kombinatsiooni valimine sõltub erinevatest inseneri- ja tööteguritest. Allpool on praktiline juhend, mis aitab tootjatel teha teadlikke otsuseid.

(1) Määrake vormi disain ja toote geomeetria

Analüüsige vormitud detaili kuju, suurust ja seina paksust. Õhukesed või õrnad komponendid nõuavad väiksemaid ja suure täpsusega ejektori tihvte, samas kui paksemad, silindrilised või südamikukesksed osad toimivad paremini ejektori hülssidega.

(2) Materjalide ühilduvus

Sobitage ejektori materjal vormitava vaigu või metalliga. Kõrge temperatuuriga tehniliste plastide (nagu PEEK, PPS või PA66) jaoks on kuumtöödeldud H13 või SKD61 ejektori komponendid ideaalsed.

(3) Pinna katmine ja viimistlus

Pinnakate võib parandada jõudlust ja vähendada hõõrdumist. Näiteks:

• TiN-kate: suurendab kõvadust ja korrosioonikindlust.

• DLC-kate: minimeerib hõõrdumist ja pikendab tööriista kasutusiga.

• Nitreerimine: tagab kulutõhusa kõvaduse parandamise.

(4) Mõõtmete täpsus ja tolerants

Veenduge, et ejektori tihvt sobiks ideaalselt hülsi ja vormiplaadi sisse. Isegi väike kõrvalekaldumine võib põhjustada paindumist, kleepumist või pragunemist. Täppis tootmine mikronitaseme tolerantsidega on suure jõudlusega vormide jaoks hädavajalik.

(5) Hooldus- ja asendamissagedus

Valige kujundused, mis võimaldavad hõlpsat hooldust. Mõned täiustatud süsteemid kasutavad modulaarseid väljatõmbeseadmeid, mis võimaldavad kulunud tihvte või hülsside kiiret väljavahetamist ilma kogu vormi lahti võtmata.

Kui need elemendid on optimeeritud, on tulemuseks stabiilsem ja tõhusam tootmisliin, kus on vähem katkestusi ja parem osade kvaliteet.

KKK ja lõplik ülevaade: pikaealisuse ja jõudluse säilitamine

K1: Kui tihti tuleks väljatõmbetihvte ja -hülsseid vahetada?
Ejektori tihvte ja hülsseid tuleks kontrollida iga 100 000 kuni 200 000 tsükli järel, olenevalt tootmiskeskkonnast ja vormitavast materjalist. Kõrge kulumistingimused või abrasiivsed vaigud võivad vajada sagedasemat hooldust. Asendamine on vajalik nähtava kulumise, värvimuutuse või painde ilmnemisel, et vältida pinnadefekte või hallituskahjustusi.

Q2: Mis põhjustab ejektori tihvtide kinnijäämist või purunemist?
Kleepumine tuleneb tavaliselt halvast joondusest, vaigu kogunemisest või ebapiisavast määrimisest. Seevastu purunemine on sageli tingitud liigsest väljatõukejõust või valest paigaldussügavusest. Regulaarne puhastamine, täpne paigaldamine ja õige termoregulatsioon võivad enamikku neist probleemidest ära hoida.

Ejektori tihvtide ja hülside hooldamine hõlmab puhastusjääkide puhastamist, vedru pinge kontrollimist ja korraliku määrimise tagamist, et vältida korrosiooni või kinnikiilumist. Suuremahulises tootmises on automatiseeritud määrimis- ja kattesüsteemid muutumas tõhususe ja pikaealisuse standardiks.

Miks valida Mudebao ejektori tihvt ja väljutusmuhv

Mudebaoon loonud maine ülemaailmsete vormitootjate jaoks mõeldud täppisväljaviske tihvtide ja hülsside usaldusväärse tootjana. Täiustatud CNC-lihvimistehnoloogia, vaakumkuumtöötluse ja range kvaliteedikontrolli abil tagab Mudebao, et kõik komponendid vastavad rahvusvahelistele kõvaduse, täpsuse ja jõudluse standarditele.

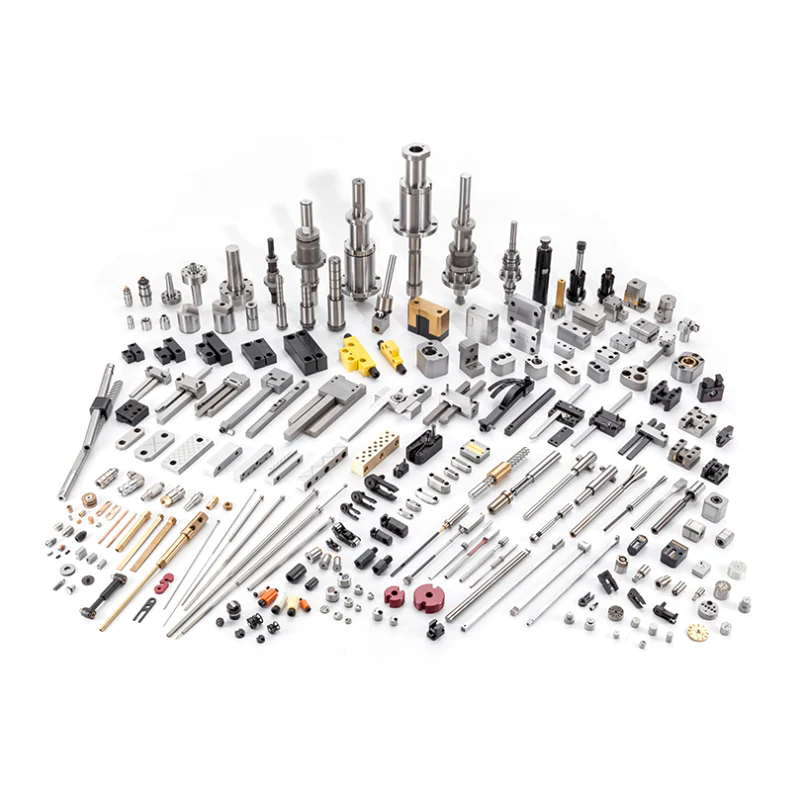

Meie ejektori tihvtid ja hülsid on saadaval erinevates suurustes ja materjalides, sealhulgas SKH51, SKD61 ja H13, tagades täiusliku ühilduvuse nii plastist sissepritse- kui ka survevalurakenduste jaoks. Iga toode läbib põhjaliku mõõtmete ja kõvaduse testimise, mis tagab töökindluse ka äärmuslikes töötingimustes.

Mudebao valimine tähendab vastupidavuse, järjepidevuse ja tipptasemel inseneri valikut. Meie pühendunud tehniline meeskond pakub täielikke kohandamisteenuseid – alates prototüübi kavandamisest kuni tootmise optimeerimiseni –, aidates klientidel vähendada seisakuid ja saavutada suurepäraseid vormimistulemusi.

Kui otsite ülitäpseid ja kauakestvaid väljutustihvte ja ejektorhülse,võtke meiega ühendusttäna, et arutada oma nõudeid. Mudebao on valmis pakkuma kohandatud lahendusi, mis vastavad teie täpsetele spetsifikatsioonidele ja aitavad teil saavutada kõrgeima vormimise täpsuse ja tõhususe.
