Miks vormi alused ja standardosad määravad vormi eluea?

Vormi eluiga hinnatakse sageli õõnsuse materjali ja töötlemise täpsuse järgi. Kuid tegelikult määrab selle, kas vorm suudab usaldusväärselt ja prognoositavalt oma kavandatud eluea saavutada, see osa, millele keegi tähelepanu ei pööra –vormi alus ja standardosad.

Vormi alus on skelett. Standardosad on liigendid. Kui luustik on valesti joondatud ja liigesed on lõdvad, ei kesta isegi kõige parem õõnsus.

Hallituse alus: kõige alus

Vormi alus on kogu vormi kandjaks. See integreerib kõik funktsionaalsed komponendid – õõnsus, südamik, väljatõmbesüsteem, jahutussüsteem ja väravasüsteem – täpsesse raamistikku, tagades, et need naasevad iga avamis- ja sulgemistsükliga täpselt samasse asendisse.

Standardse vormi aluse põhikomponendid

Need plaadid on virnastatud, lukustatud kruvidega ja toetuvad juhttihvtidele ja puksidele, et tagada asendi korratavus iga tsükli jooksul.

Vormialuse kaks peamist jõudlusnõuet

Esikohal on jäikus. Sissepritse rõhk võib ulatuda sadade kilogrammideni ruutsentimeetri kohta. Kui vormialusel puudub jäikus, deformeerub see kõrge rõhu all – eraldusjoon avaneb, ilmub välk; südamik nihkub, seina paksus muutub ebaühtlaseks; ejektori tihvtid seovad kinni ja kogu vorm tuleb lahti võtta.

Täpsus on teisel kohal. Juhttihvtide ja pukside vaheline sobivus, samuti iga plaadi tasasus ja ruudukujulisus määravad otseselt, kas vorm avaneb ja sulgub sujuvalt ning kas toote mõõtmed jäävad stabiilseks.

 Standardosad: kõige sagedamini ebaõnnestuvad komponendid

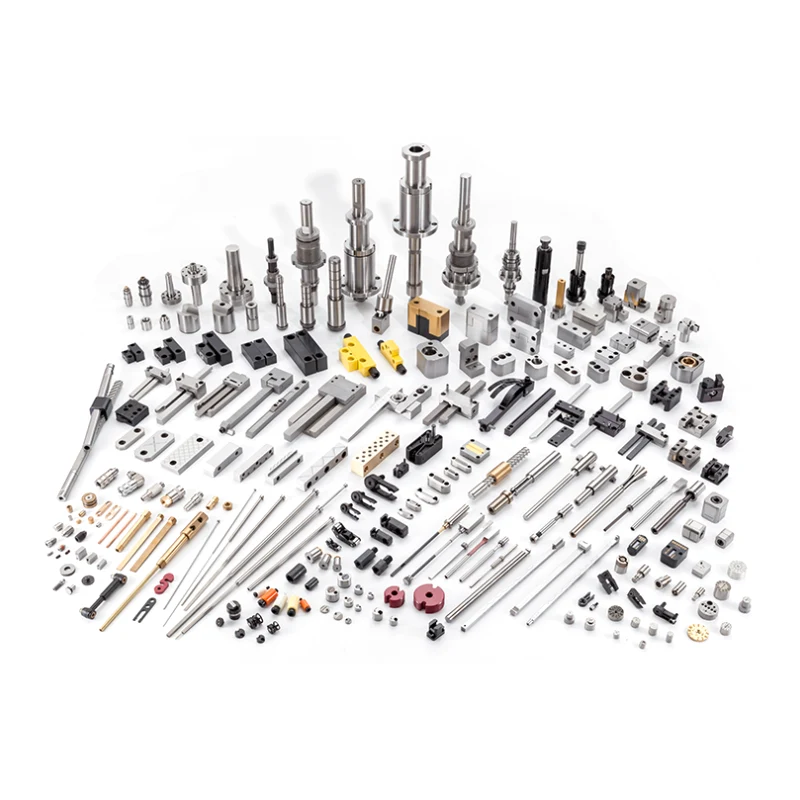

Standardosad on kõik vormis olevad õõnsuseta ja südamikuta vahetatavad komponendid. Juhttihvtid, puksid, ejektori tihvtid, vedrud, tihendid, asukoharõngad, lukustusplokid – need kõik loevad.

Need näevad välja tavalised, on odavad osta, kuid enam kui pooled hallituse riketest tulenevad just nendest komponentidest.

1. Juhttihvtid ja puksid

Juhtimissüsteem tagab liikuvate ja liikumatute poolte täpse joondamise iga sulgemisega. Enamik hallituse tõrkeid saab alguse juhiste täpsuse kadumisest.

Materjal: SUJ2 laagriteras või SKD11 tööriistateras, kõrgsagedusliku induktsioonkarastusega kuni HRC 58-62, millele järgneb täppislihvimine kuni Ra 0,2-0,4 pinnaviimistluseni.

Sobivusvahe: tavaliselt 0,02–0,05 mm, sõltuvalt vormi suurusest. Liiga suur ning südamik ja õõnsus on valesti joondatud. Liiga väike ning avamis- ja sulgemistakistus suureneb, põhjustades sapitust.

Rikkerežiimid:

• Tihvtide löök → ebapiisava määrimise või ebaühtlase koormuse tõttu

• Kulunud puksid → kasutusea lõpp; asendada need

• Painutatud tihvtid → põhjustatud sissepritsemasina tasakaalustamata väljaviske või valesti joondatud kinnitusjõu tõttu

2. Väljavisketihvtid, varrukad ja tõukurid

Väljaviskamissüsteem näeb vormi mis tahes osa suurimat tsüklisagedust ja kõige keerukamat laadimist.

Ejektori tihvtid: valmistatud kiirterasest SKH51 või kuumtöötlemise tööriistaterasest SKD61, karastatud otstega. Sobivusvahe koos juhtavaga peaks olema 0,015–0,025 mm. Liiga pingul ja tihvt haakub. Liiga lõtv ja väljutuspunktis ilmub välk.

Väljavisketihvti purunemise kaks peamist põhjust: väljaviskejõud on demonteerimistakistuse keskpunktist väljas või tihvt saab tagasipöördumise ajal löögi.

Vedrud: vastutavad ejektori plaadi tagastamise eest. Enim tähelepanuta jäetud teema on kevadväsimus. Pärast kümneid tuhandeid kompressioone vaba kõrgus lüheneb. Väljaviskeplaat ei naase täielikult ja väljutustihvtid löövad järgmise sulgemise ajal vastu liikumatut poolt.

Kontrollimise meetod: kontrollige vedru vaba kõrgust iga 100 000 tsükli järel. Vahetage välja, kui see on langenud alla 90% algsest kõrgusest.

3. Tihendid ja deflektorid

Jahutussüsteemi veelekked on kõige levinum äkiline rike kaupluse põrandal.

Tihendid (O-rõngad): valmistatud kõrge temperatuuriga silikoonkummist või fluorokummist, temperatuuri ülempiiriga vastavalt 200°C ja 260°C. Ebaõnnestumise põhjuseks on kõrgel temperatuuril vananemine, kõvenemine või kokkusurumine. Vahetage iga 500 000 tsükli järel või kord aastas, olenevalt sellest, kumb saabub varem.

Deflektorid: lokaalseks jahutamiseks suunake veevoolu suund ümber. Kõige tavalisem rike on katlakivi ummistus – eriti tõsine kareda veega piirkondades. Kasutage pehmendatud vett või lisage korrosiooni- ja katlakivivastaseid lisandeid.

4. Rõngaste ja lukustusplokkide asukoha määramine

Paigaldusrõngad: paigaldatud ülemisele kinnitusplaadile, tsentreeritud süstimismasina otsikuga. Vale valik põhjustab ekstsentrilisuse düüsi ja kanduri puksi vahel – parimal juhul lekib materjal; halvimal juhul on kahjustatud nii truubi puks kui ka otsik.

Lukustusplokid: kasutatakse liuguri (külgsüdamiku) lukustamiseks. Kui see on kulunud, pole lukustusjõud piisav ja liugur nihkub süstimissurve all tahapoole, põhjustades toote küljel vilkumist. Kontrollige regulaarselt lukustuspindu sisselõigete või kulumise suhtes. Ärge oodake enne tõrkeotsingut välklambi ilmumist.

Miks standardosad kõige sagedamini ebaõnnestuvad

Standardosad on vormi kõige kergemini standardeeritavad, odavamad ja kõige vähem märgatavad komponendid.

Ja just seetõttu, et need on odavad ja märkamatud, jäetakse need kõige sagedamini tähelepanuta:

• Juhttihvtid kuivavad – keegi ei kontrolli

• Vedrusid kasutatakse kuni klõpsamiseni

• O-rõngad lekivad ja keegi mähib nende ümber teibi ja jookseb edasi

• Ejektori tihvtid on veidi painutatud, kuid "nad töötavad endiselt"

Kõigi nende "toimib ikka" otsuste kumulatiivne tulemus: mõne dollari väärtuses vedru läheb katki, ejektori plaat kiilub, kogu vorm tõmmatakse masinast remonti, tootmisvõimsust läheb kaotsi ja hoolduskulud kuhjuvad tuhandeid dollareid.

Valikupõhimõtted

Vormi aluse valik

Standardsete osade valik

Hooldus: puudub tehniline keerukus, ainult teostamise distsipliin

Vormialuse ja standardosade hooldus pole keeruline. See nõuab sagedust ja distsipliini.

Veadiagnostika kiirjuhend

Thevormi alus ja standardosadärge määrake, kui ilus toode välja näeb – see on õõnsuse ülesanne. Need määravad ainult ühe asja: kas vorm suudab oma ettenähtud kasutusea jooksul usaldusväärselt ja järjepidevalt osi toota.

Valesti joondatud skelett ei suuda jõudu edastada, ükskõik kui tugevad on lihased. Jäik liiges ei saa liikuda, olenemata sellest, kui võimekas jäse on.

Vormipõhja valimisel eelista jäikust kergusele ja täpsust hinnale. Standardosade ostmisel ei pea mark olema kõige kallim, vaid spetsifikatsioonid peavad olema õiged. Igapäevase hoolduse käigus vahetage vedrud ajakava järgi, määrige regulaarselt juhttihvte ja vahetage tihendeid, kui need jõuavad kasutusea lõppu. Need ülesanded ei nõua tehnilisi oskusi – piisab kontrollnimekirjast ja distsipliinist selle järgimiseks.
